连续线的画法

来源::未知 | 作者:篮球滚球app|推荐对比预测软件* | 本文已影响
两端子之间的连接导线用连续线条表示,并标注独立标记的表示方法为连续线画法。

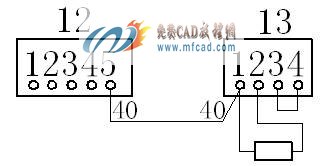

【例】绘制如图2-25所示的接线图。

2-25连续线图例
画法步骤
1)创建新的图形文件  选择→【开始】→【程序】→【Autodesk】→【AutoCAD2008中文版】 →【AutoCAD2008】进入AutoCAD2008中文版绘图主界面。
2)运用长方形命令、圆命令、多行文字注写、对象追踪等命令绘制左侧方框
选择线的宽度为0.3                                    <!--[if !vml]--><!--[endif]-->
命令: _rectang                                       ∥启用长方形命令 <!--[if !vml]--><!--[endif]-->
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:  ∥绘图区域单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @30,15           ∥单击另一角点
命令:                              ∥启用多行文字 <!--[if !vml]--><!--[endif]-->命令,字体大小以方框长度调整
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
∥启用圆命令 <!--[if !vml]--><!--[endif]-->
 ∥数字1下方一点为圆心
指定圆的半径或 [直径(D)]:                        ∥ 大小根据图形比例自定
命令: _copy                                      ∥启用复制 <!--[if !vml]--><!--[endif]-->命令
选择对象指定对角点找到 个                  ∥选择1下方小圆
当前设置:  复制模式 = 多个
指定基点或 [位移(D)/模式(O)] <位移>:             ∥小圆圆心
指定第二个点或 <使用第一个点作为位移>:           ∥正交打开,选择2下方一点
指定第二个点或 <使用第一个点作为位移>:           ∥正交打开,选择3下方一点
指定第二个点或 <使用第一个点作为位移>:           ∥正交打开,选择4下方一点
指定第二个点或 <使用第一个点作为位移>:           ∥正交打开,选择5下方一点

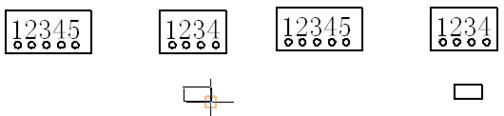

结果如图2-26所示。

2-26绘图步骤1
3)绘制右侧方框
命令: _copy                                      ∥启用复制 <!--[if !vml]--><!--[endif]-->命令
选择对象指定对角点找到 个                  ∥选择绘制完成的左侧方框
当前设置:  复制模式 = 多个
指定基点或 [位移(D)/模式(O)] <位移>:             ∥左下角点
指定第二个点或 <使用第一个点作为位移>:           ∥正交打开,水平方向单击一点
命令: _stretch                                   ∥启用拉伸 <!--[if !vml]--><!--[endif]-->命令
以交叉窗口或交叉多边形选择要拉伸的对象...        ∥框选方框左侧
选择对象指定对角点找到
指定基点或 [位移(D)] <位移>:                     ∥方框右下角点
指定第二个点或 <使用第一个点作为位移>:           45文字中间单击
双击12345文字,对其进行修改,将5删除
命令: _erase                                      ∥启用删除 <!--[if !vml]--><!--[endif]-->命令
选择对象找到 1 个                               ∥选择5下面小圆,将其删除

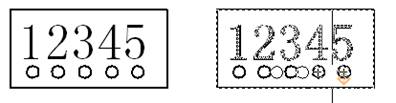

结果如图2-27所示。

2-27绘图步骤2
4)绘制右下方的方框
命令: _rectang                                       ∥启用长方形命令 <!--[if !vml]--><!--[endif]-->
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:  ∥绘图区域单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @30,15  性        ∥单击另一角点,大小根据图形确定
结果如图2-28所示。

2-28绘图步骤3
4)用直线命令连接三个图框,注写文字。
选择线的宽度为0.18                          <!--[if !vml]--><!--[endif]-->
命令: _line 指定第一点:                    ∥启用直线 <!--[if !vml]--><!--[endif]-->命令
指定下一点或 [放弃(U)]:                    ∥正交打开,在适当位置进行连接

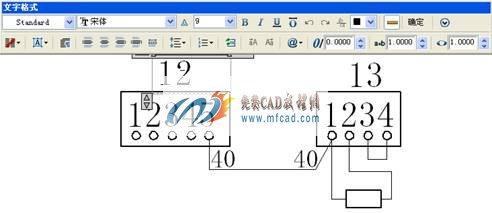

文字注写方法如图2-29所示。


图2-29绘图步骤4
